Dieser Fachbericht analysiert den Einsatz moderner industrieller Speicher systeme zur Lastspitzenkappung, Eigenverbrauchsoptimierung und Sektorenkopplung. Im Fokus stehen die technischen Konfigurationen der Systeme SolaX Trene und SolaX Aelio im DACH-Region-Einsatz.
1. Topologie und Hardware-Architektur
Industrielle Speicher systeme erfordern eine präzise Abstimmung der Komponenten.
Die eingesetzten Speicher systeme basieren auf Lithium-Eisenphosphat-Zellen (LFP) mit hoher Zyklenfestigkeit.
Für Gewerbebetriebe kommen zwei Kernarchitekturen zum Einsatz:
- SolaX Aelio: AC-gekoppelte Lösung (Wechselrichter 50–60 kW, Kapazität 100–200 kWh).
Wird oft in bestehende PV-Anlagen integriert und dient als Backup-Notstromsystem. - SolaX Trene: Modulares C&I-Großspeichersystem (Nennleistung 100 kW, Kapazität 215 kWh),
kaskadierbar bis in den MWh-Bereich.
Das SolaX Trene-System unterstützt die Asymmetrie-Regelung. In dreiphasigen Netzen gleichen diese Batteriesysteme Schieflasten phasenbezogen aus,
was den ungewollten Energiebezug minimiert. Die Kommunikation erfolgt via integriertem Modbus-Protokoll an übergeordnete Energiemanagementsysteme (EMS).
2. Wirtschaftliche Betriebsmodi Der Betrieb industrieller
Batteriesysteme nutzt parallele Strategien, basierend auf Echtzeitmessungen am
Netzanschlusspunkt:
- Lastspitzenkappung (Peak Shaving): Betriebe mit Leistungsmessung (RLM) senken ihre Spitzen durch definiertes Entladen der Speicher um bis zu 30 %. Dies reduziert den teuren Leistungsbezug um bis zu 28 %.
- Reaktionsgeschwindigkeit der Regelung: Die Hardware-Regelung erreicht nun eine Reaktionszeit von lediglich 0,3 s. Diese extrem kurze Totzeit ist zwingend erforderlich, um induktive Anlaufströme von asynchronen Industriemotoren ohne zeitliche Verzögerung am Smart Meter zu kappen.
- Eigenverbrauchsoptimierung: Überschussenergie der PV-Anlage wird zwischengespeichert und erhöht den Eigenverbrauch um bis zu 35 %.
- Spotmarkt-Handel: Das EMS koppelt Energieeinkauf an dynamische Strommärkte. Die Batterien laden bei niedrigen Preisen und entladen in teuren Produktionsstunden. Zudem lassen sich freie Kapazitäten als netzdienliche Leistungen vermarkten.
- TOR B-Zertifizierung im DACH-Raum: Das Power Conversion System SolaX ORI-PCS-215K verfügt über die TOR B-Zertifizierung für das Mittelspannungsnetz (statische/dynamische Netzstützung, Wirkleistungsreduktion).
3. Sektorenkopplung und Elektromobilität
Die Skalierung der Flotten-Elektromobilität belastet Industrienetze stark. Gleichzeitiges Laden erzeugt Lastspitzen am Transformator. Durch Kombination von Batteriespeichern mit dem SolaX FDC (Fast DC Charger) entsteht eine Ladeinfrastruktur ohne Netzausbau.
- Buffer-Charging: Die Batteriesysteme fungieren als dynamischer Puffer (Buffer-Charging). Fahrzeuge laden mit hoher Leistung, während der Netzbezug konstant bleibt. Dies sichert die Produktion und fördert die Elektromobilität auf dem Betriebsgelände.
- Selektivität der Absicherung: Bei der Dimensionierung der industriellen Ladeinfrastruktur muss der exakte Kurzschlussstrom $I_{sc}$ der speichersysteme berechnet werden. Nur so lässt sich das Auslöseverhalten der Leistungsschalter (MCCB) im Hauptverteiler physikalisch korrekt staffeln.

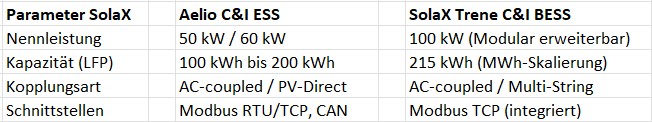

4. Technische Parameter
5. Brandschutz und Sicherheit Industrielle Speicher systeme erfordern strenge
Industrielle Speicher systeme erfordern strenge Brandschutzkonzepte. SolaX-Anlagen nutzen ein autarkes Aerosol-Löschsystem. Bei Übertemperatur flutet das System das Gehäuse, entzieht Sauerstoff und verhindert die thermische Propagation auf benachbarte Batteriezellen. Ein permanentes BMS überwacht Spannung und Zelltemperatur.
- Hardware-Intervention: Bei Auslösung des Aerosol-Systems trennt der DC-Schütz im Master-BMS die Zellen mechanisch vom Power Conversion System (PCS), um jeglichen weiteren Stromeintrag sofort zu stoppen.
6. Installationsvorgaben und Umgebungsbedingungen
Die Platzierung von C&I-Speichern unterliegt klaren physikalischen Grenzen:
- IP-Klassifizierung: Die IP-Schutzart (z. B. IP54 oder IP65) definiert ausschließlich den Schutz gegen das Eindringen von Staub und Wasser.
Die IP-Schutzart hat absolut nichts mit der Umgebungstemperatur zu tun. - Wirkungsgradkennlinie: LFP-Zellen erfordern für den optimalen Innenwiderstand aktives Wärmemanagement (HVAC). Die Anlage kühlt oder heizt den Innenraum selbstständig. Temperaturschwankungen außerhalb des Idealbereichs von 25 °C verschieben die Wirkungsgradkennlinie des Gesamtsystems ins Negative und lösen ein Derating aus.
- Leitungsdimensionierung: DC-Kabelquerschnitte zwischen den Racks müssen exakt auf die maximalen Entladeströme berechnet werden. Unterdimensionierung führt zu Joule-Erwärmung und asymmetrischem Zelldrift.
7. Systemintegration und Inbetriebnahme (SCADA)
Der Rollout in industriellen Anlagen erfordert Messungen auf Netzebene:
- Stromwandler (CTs): Die Sensoren am Einspeisepunkt müssen exakt nach Phasenfolge (L1, L2, L3) und Leistungsfluss kalibriert werden.
Ein Vertauschen führt zu fehlerhaften Kompensationsströmen bei der Asymmetrie-Regelung. - EMS-Kommunikation: Die Anlagen nutzen feste Modbus TCP Registeradressen. Spannung, Strom, SOC (State of Charge) und SOH (State of Health) werden im Millisekundentakt ausgelesen und an die übergeordnete Steuerung übergeben.
8. Blindleistungsmanagement und Netzrückwirkungen
Ein industrieller Netzanschluss erfordert zwingend das Management von Blindleistung nach den VDE-Vorgaben.
- Q(U)-Regelung: Die speichersysteme können kapazitive oder induktive Blindleistung bereitstellen, um Spannungsschwankungen an langen Zuleitungen des Mittelspannungsnetzes zu kompensieren.
- Netzfilter: Der integrierte Wechselrichter arbeitet mit Hardware-Netzfiltern, die eine harmonische Verzerrung (THDi) unterdrücken. Dies schützt sensible Frequenzumrichter und CNC-Maschinen im selben Netzsegment.
9. Topologie des Microgrids und N-PE-Bindung (EPS-Betrieb)
- Fehlercode EPS: Beim Umschalten in den Inselbetrieb (Backup) muss die N-PE-Brücke (Neutralleiter-Schutzleiter-Verbindung) physikalisch korrekt geschaltet werden.
- Trennungsrelais: Ein externes N-PE-Schütz stellt sicher, dass im Netzparallelbetrieb keine Nullleiterströme über die Erde fließen. Im reinen Notstrombetrieb verbindet es N mit PE, damit die RCD-Schutzschalter (FI) sicher auslösen. Ohne dieses Schaltschema kommt es zu Isolationsfehlern am Wechselrichter.
